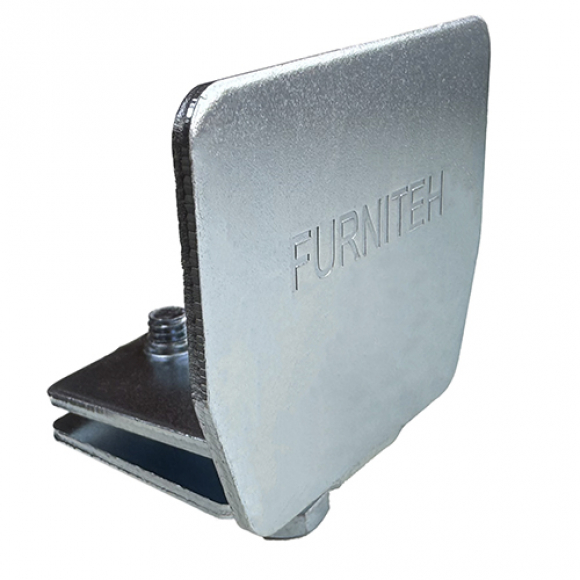

Заглушка направляющей для откатных ворот Фурнитех HG8S — металлическая задняя крышка для направляющей балки откатных ворот с оцинкованным покрытием. Устанавливается в торцевую часть балки, защищает её внутреннюю полость от попадания грязи и воды, а также предотвращает сход ворот с роликовых опор при отсутствии или неправильной настройке уловителей. По конструкции аналогична концевому ролику DL02A — с той разницей, что более короткий корпус заглушки, обусловленный отсутствием накатного колеса, меньше сокращает рабочий ход направляющей.
Технические характеристики
| Артикул | HG8S |
| Тип изделия | Заглушка направляющей балки |
| Для ворот | до 450 кг |
| Покрытие | Оцинкованное |
| Толщина металла | 3 мм |
| Общая длина | 45 мм |
| Крепление | 2 болта М8, ключ на 14 |
| Сокращение рабочего хода | 42 мм |
| Производитель | Фурнитех (Китай) |
Сопряжение с элементами системы
Как работает и устанавливается
Установка в торец балки
Заглушка вставляется в заднюю торцевую часть направляющей балки и фиксируется двумя болтами М8. Для затяжки используется ключ на 14. После установки заглушка образует единый узел с направляющей и перемещается вместе с ней при движении ворот.
Защита торца балки
Закрытый торец предотвращает попадание воды, грязи и листьев внутрь направляющей. Загрязнение внутренней полости ускоряет коррозию балки и создаёт абразивную среду для роликов опор. Оцинкованное покрытие самой заглушки защищает её от ржавчины при открытой эксплуатации.
Предотвращение схода ворот
При закрытии ворот задний торец направляющей движется в сторону от проёма. Без заглушки или уловителя направляющая может полностью соскочить с роликовых опор при неожиданном ударе или ошибке в настройке концевика. Заглушка физически ограничивает ход и удерживает балку на опорах.
Функция упора при отсутствии уловителей
Если на объекте отсутствует приёмный столб или нижний уловитель, заглушка HG8S может выполнять роль механического упора — она не позволяет ворота полностью съехать с роликовых опор при открытии. Это временное или упрощённое решение для лёгких ворот без автоматики.
- Меньше сокращает рабочий ход, чем концевой ролик — отсутствие колеса позволяет сделать корпус короче (45 мм против длины DL02A); для ворот с ограниченным пространством для отката это может быть принципиально.
- Защита торца балки от загрязнения — закрытый торец исключает попадание воды и грязи внутрь направляющей, продлевая срок её службы.
- Предотвращает сход ворот с опор — физический ограничитель хода страхует систему при любых нештатных ситуациях.
- Оцинкованное покрытие — защита от коррозии при круглогодичной эксплуатации на открытом воздухе без дополнительной обработки.
- Толщина металла 3 мм — достаточная жёсткость для восприятия ударных нагрузок при случайном наезде балки на упор.
- Простая установка — два болта М8, ключ на 14; монтаж занимает несколько минут без специального инструмента.
- Универсальная совместимость — подходит для всех направляющих Фурнитех 70×60 мм с толщиной стенки 3 и 3,5 мм и всех роликовых опор серии.
