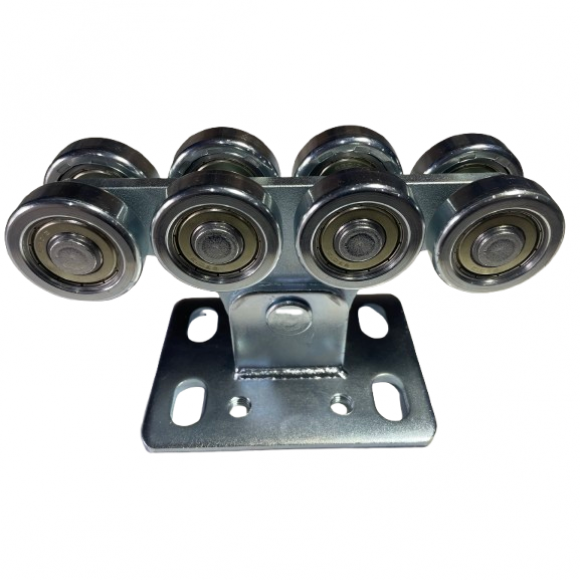

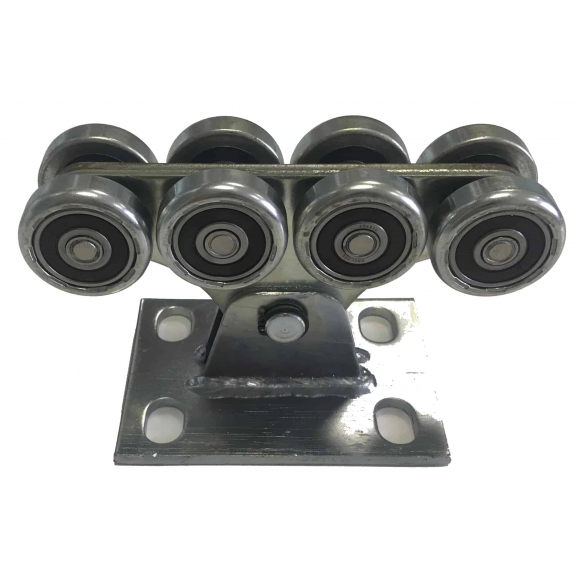

Роликовая опора для откатных ворот Фурнитех 301 — стальная 8-роликовая каретка для консольных откатных ворот массой до 450 кг, совместимая с направляющей шиной Фурнитех сечением 70×60×3,5 мм. Опора воспринимает нагрузку от полотна ворот и равномерно передаёт её на фундамент — ворота движутся, а каретка остаётся неподвижной на своём основании. Поставляется комплектом 2 штуки и готова к монтажу без дополнительной настройки. Конструкция предусматривает регулировку по горизонтали и вертикали, что упрощает выравнивание ворот при установке на неровном основании, для регулировки необходимы регулировочные подставки.
Другие типы комплектующих для откатных ворот, которые могут быть интересны:
Роликовая опора 301 — один из ключевых элементов системыкомплектующих для откатных ворот. Ниже представлены другие ролики и комплектующие Фурнитех, которые работают с ней в одной связке, и ссылка на полный комплект КВ 301 который купить выгодно.
Технические характеристики роликовой опоры
| Артикул | 301 |
| Максимальная масса створки | 450 кг |
| Количество роликов | 8 шт. |
| Диаметр ролика | 48,5 мм |
| Масса опоры | 3,2 кг |
| Совместимая направляющая | Фурнитех, сечение 70×60×3,5 мм |
| Тип подшипника | 6301Z (однорядный, закрытый) |
| Материал роликов | Сталь |
| Диапазон рабочих температур смазки | −40...+60 °C |
| Регулировка | По горизонтали и вертикали |
| Норма поставки | 2 шт. |
| Производитель | Фурнитех (Китай) |
Устройство роликовой опоры 301
Корпус каретки
Монолитная конструкция коромысла и основания опоры исключает точки концентрации коррозии в местах сварных соединений. Корпус несёт полную статическую нагрузку от полотна ворот и передаёт её на подошву с анкерными отверстиями. В основании предусмотрены отверстия с резьбой для точной и удобной регулировки положения при монтаже.
Стальные ролики — 8 штук диаметром 48,5 мм
Ролики расположены в два ряда по четыре — такая схема обеспечивает равномерное распределение нагрузки по длине шины и снижает давление на каждую точку контакта. Стальная поверхность ролика устойчива к деформации при ударных нагрузках — наезде на камень или наледь на шине — и не изнашивается так быстро, как полимерные аналоги.
Подшипники 6301Z — по одному на каждый ролик
Однорядные закрытые шарикоподшипники типа 6301Z запрессованы в тело каждого ролика. Металлический пыльник защищает дорожки качения от попадания грязи, воды и дорожной пыли. Подшипники заправлены консистентной смазкой с рабочим диапазоном до −40 °C. Неразборная конструкция делает узел необслуживаемым на весь срок эксплуатации.
Коромысло с центральной осью
Коромысло опоры удерживает ряды роликов в заданном положении относительно шины и компенсирует незначительные отклонения направляющей от горизонтали. Центральная ось фиксируется каленным стопорным кольцом, что исключает самопроизвольное смещение коромысла при боковых нагрузках во время движения ворот.
Подошва с регулировочными пазами
Основание опоры имеет продолговатые овальные отверстия для анкерных болтов, позволяющие смещать каретку по горизонтали и вертикали при монтаже. Регулировочный диапазон даёт возможность точно выставить плоскость движения ворот без вырубки и подрезки фундаментной площадки.
Совместимость с регулировочной подставкой X-DB17
Опора 301 штатно устанавливается на регулировочную подставку X-DB17 (продаётся отдельно). Подставка позволяет производить регулировку ворот в случае просадки фундамента, а также облегчает первичный монтаж — положение каретки выставляется гайками без перебуривания закладного швеллера.
- 8 роликов — нагрузка 450 кг распределяется на большее число точек опоры, снижая давление на каждый отдельный ролик и шину; ресурс при интенсивной эксплуатации выше, чем у 4-роликовых аналогов.
- Регулировка по двум осям — пазы в подошве позволяют точно выставить горизонталь и вертикаль при монтаже без переделки фундамента и изготовления проставок.
- Закрытые подшипники 6301Z — металлический пыльник блокирует попадание воды, песка и дорожной грязи в дорожки качения; опора сохраняет плавный ход после нескольких зим без обслуживания.
- Смазка до −40 °C — консистентная низкотемпературная смазка обеспечивает плавный ход ворот в сильные морозы без зависания привода.
- Стальные ролики — не деформируются при ударе о камень или наледь на шине, в отличие от полимерных аналогов.
- Необслуживаемая конструкция — завальцованные подшипники не требуют дополнительной смазки на протяжении всего срока эксплуатации.
- Норма поставки 2 шт. — стандартный комплект для одних ворот уже в упаковке; не нужно собирать по одному.

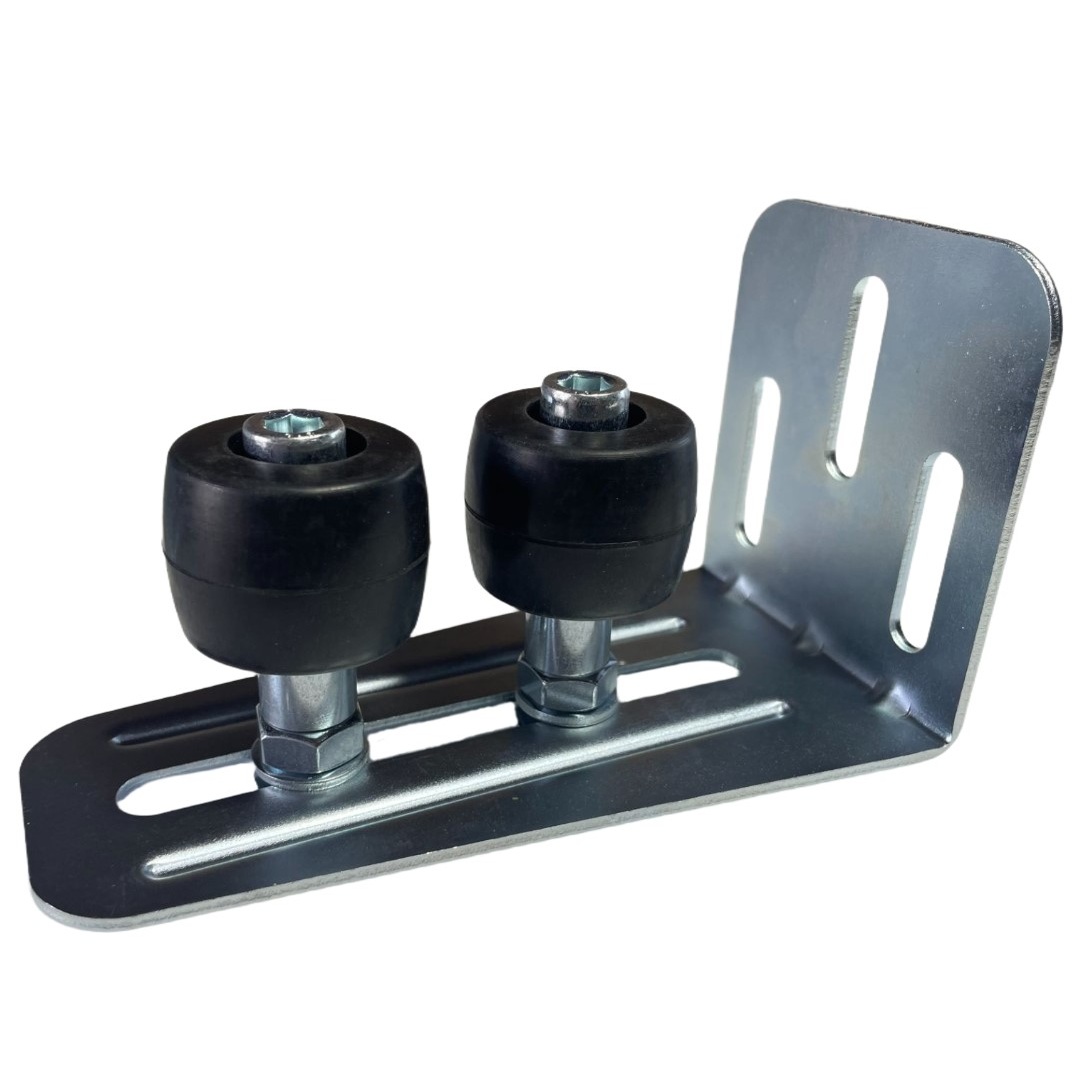

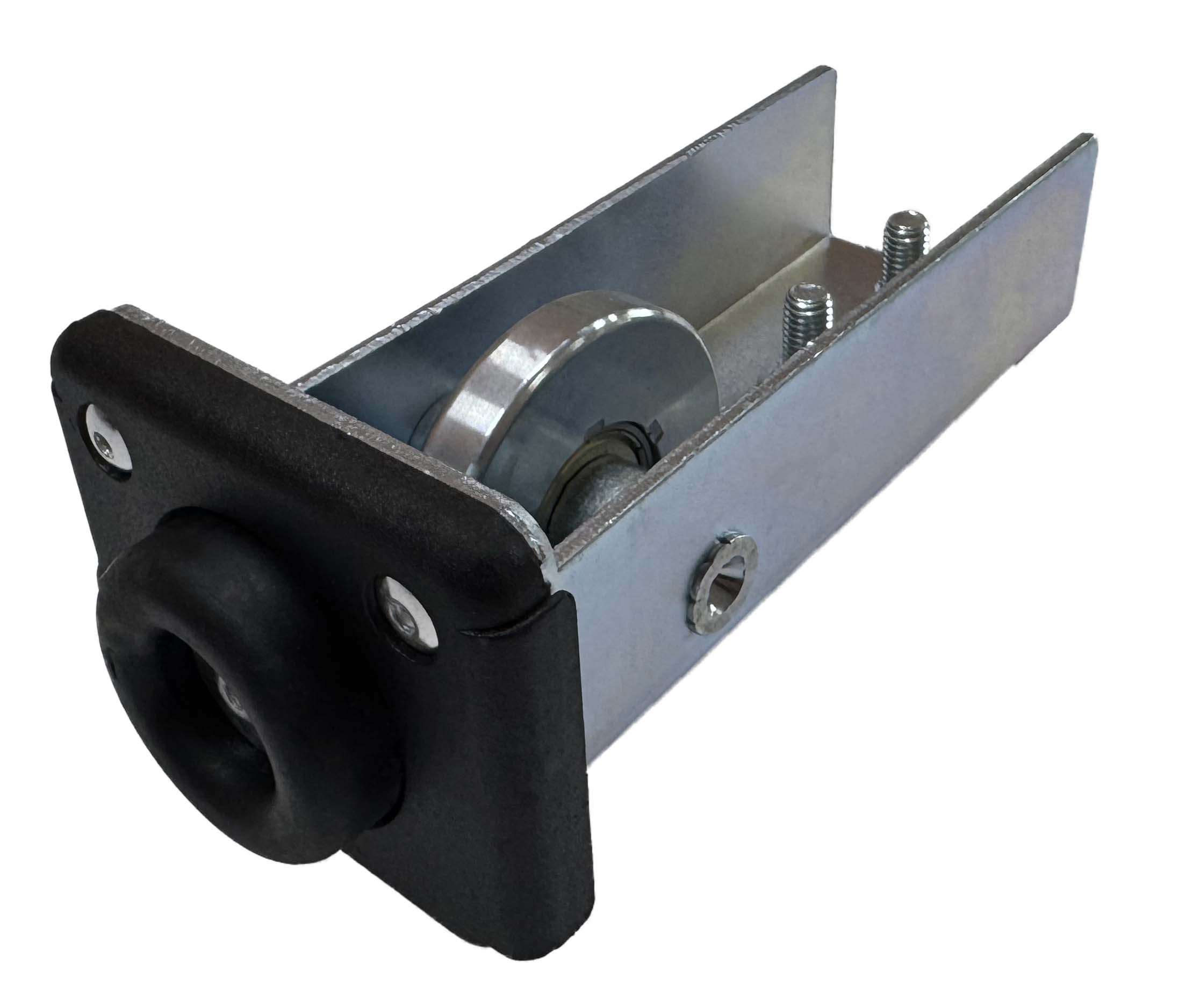

- Полная совместимость с системой Фурнитех — работает с направляющей 70×60×3,5 мм, уловителями, накатным роликом PRO, верхними роликами НХТ и подставкой X-DB17 без доработок.
